Chaîner plusieurs cartes UAD en Thunderbolt

ParFabien Fons

Si tu possèdes plusieurs périphériques Universal Audio, tu n’es pas obligé de choisir lequel brancher. En Thunderbolt, ils se chaînent : le système les voit comme une seule carte son, dont les entrées, les sorties et la puissance DSP s’additionnent. C’est une des raisons pour lesquelles un studio UAD se construit par étapes plutôt que d’un seul achat.

Ce qui est possible, précisément

  • Jusqu’à quatre interfaces Apollo Thunderbolt, quels que soient les modèles, dans le même système.
  • Jusqu’à six périphériques UAD-2 au total en comptant les Satellite, qui n’apportent que du DSP.
  • Une seule interface de bureau par système : deux Apollo Twin ensemble, par exemple, ce n’est pas prévu.
  • Toutes les entrées et sorties de tous les appareils deviennent disponibles dans le séquenceur.

Le point le plus important : l’unité principale

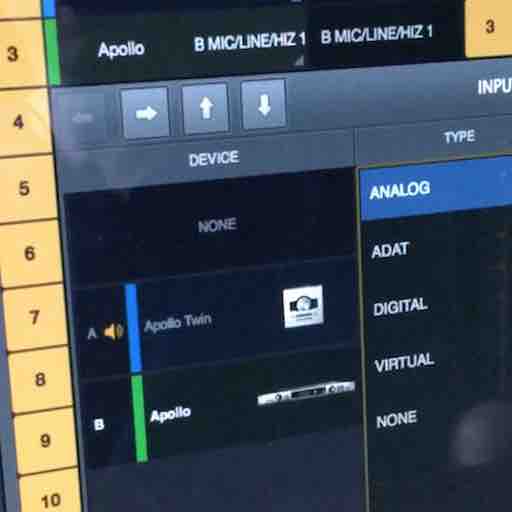

Une des interfaces doit être désignée comme unité de monitoring — celle qui apparaît en haut de la colonne des périphériques dans les réglages de la console. C’est elle qui gère les bus de monitoring, les auxiliaires et les retours casque partagés. Choisis-la en fonction de tes enceintes : celle sur laquelle tes moniteurs sont branchés.

L’horloge : tout passe par le Thunderbolt

C’est le piège classique, et il vaut la peine d’être dit clairement : ne relie pas les appareils par autre chose. Ni Word Clock, ni ADAT, ni MADI, ni FireWire entre eux. La synchronisation passe entièrement par le Thunderbolt, et toutes les unités se calent automatiquement sur l’horloge de l’unité de monitoring. Ajouter un câble d’horloge « pour être sûr » crée exactement les clics et les décrochages qu’on cherchait à éviter.

La vidéo

Les limites à connaître avant d’acheter

  • Pas de routage d’une unité à l’autre. Une entrée ne peut être renvoyée que vers une sortie du même appareil. Pense-y quand tu répartis tes sources.
  • Les bus de retour casque sortent par l’unité principale, sauf pour les casques eux-mêmes.
  • Pas de fonctionnement autonome. L’ordinateur reste le contrôleur Thunderbolt : sans lui, rien ne fonctionne.

Le réflexe à prendre

Avant d’ajouter une deuxième interface, demande-toi si tu manques d’entrées ou de DSP. Si c’est le DSP, un Satellite coûte moins cher et ne complique pas ton routage. Si ce sont les entrées, alors seulement une deuxième Apollo se justifie.

Questions fréquentes

Faut-il des modèles identiques ?

Non, les modèles peuvent être différents. La seule vraie contrainte est de ne pas mettre deux interfaces de bureau dans le même système.

Dans quel ordre les brancher ?

En guirlande sur le même bus Thunderbolt. Le choix de l’unité principale se fait ensuite dans les réglages de la console, pas par l’ordre physique des câbles.

La puissance DSP s’additionne vraiment ?

Oui : le total est mis en commun. En revanche une même instance de plug-in ne se répartit pas sur deux appareils, donc un projet très chargé sur une seule piste peut saturer une unité alors que le total semble libre.

Publications similaires

26 commentaires

  1. bonjour, j’ai une carte son twin x que je voudrais compléter avec un satellite UAD2 mais je ne sais pas comment le brancher dessus vue qu’il y a qu’une seule entrée usb C sur la carte son
    Ya til une possibilité de le brancher ailleurs?

  2. bonjour, j’ai déjà une apollo 8 MK2 sur un mac thunderbolt 2, et je souhaiterais étendre mon système avec une twin X quad (donc en thunderbolt 3)
    est-ce que ça a des chances de fonctionner avec un adaptateur thunderbolt 2 to thunderbolt 3 ?
    merci pour la vidéo, très intéressante 🙂

  3. Bonjour fabien. Good job comme d’habitude. J’ai une question.
    J’ai une appolo solo thunderbolt et je voudrais acquérir une uad satellite usb ou Tb.. mais où je la branche sur mon imac ? Car derrière la solo il n’y a que un port thenderbolt. Merci pour ton aide.
    Jean pierre.

  4. Bonjour Fabien et merci pour cette vidéo très intéressante.
    Petite question pratique: pour chainer deux interfaces audio UAD, il faut forcément que ces interfaces (ou au minimum l’une des deux) aient deux ports thunderbolt?
    Par exemple si j’achète une X4 et que je veux racheter une twin ensuite, puis-je les chainer ensemble alors qu’elle n’ont qu’un seul port thunderbolt chacune? Si oui, comment?
    Merci d’avance pour ta réponse.

  7. Bonjour, j’ai une petite question sur le branchement Thunderbolt à effectuer pour chainer 3 Apollo x8p (thunderbolt 3) sur mon mac Pro de 2013 (contient des ports Thunderbolt 2): selon toi quel est la meilleur solution entre, brancher les 3 cartes en thunderbolt directement sur l’ordinateur, ou brancher la carte 3 sur la 2, la 2 sur la 1, puis la 1 (maître) sur l’ordinateur? Dans le premier cas j’ai besoin de 3 câbles Thunderbolt 3, 3 adaptateurs thunderbolt 3 vers 2, et trois câbles thunderbolt 2 (solution assez chère)… dans le deuxième cas je n’ai besoin que de 2 câbles Thunderbolt 3, 1 adaptateur, et un câble thunderbolt 2.

    merci d’avance!

  8. Bonjour

    Je voudrais investir sur un appolo et satelite pour le mixage

    Ma question. Est que si j’achète en plus un pack de plug uad pour utilisé Sur mon Imac de bureau

    Pourrais je utilise ses meme plug uad sur mon MacBook Pro sans prendre la boîte du satelite avec moi

    J’ai droits à combien ?

  9. Encore une fois un tuto très interessant merci beaucoup. Je précise simplement (après l’avoir lu sur le site UAD) que les satellites n’offrent pas plus de DPS à la prise de son. Donc si on couple une par exemple une twin duo et un satellite quad, les 4 DPS en plus ne peuvent servir à gérer les plug insérés sur les entrées de la carte son. On sera donc limités aux deux DPS de la carte. Mais l’ajout de dsp sera utile lors de l’utilisation des plug in UAD dans la STAN.

      1. Bonjour,
        Voici ce qui est indiqué sur le site UAD :

         » Lorsque vous utilisez des plug-ins UAD dans la Console, seul les DSP de votre interface Apollo peuvent être utilisés pour traiter ces plug-ins. la Console est le logiciel de contrôle dédié au moteur de mixage interne de l’Apollo et, lorsqu’un plug-in est inséré dans une entrée de la console Apollo, il est chargé directement dans le moteur de mixage interne de l’Apollo – c’est cela qui permet l’enregistrement en temps réel à travers les plug-ins UAD avec une Apollo, car le traitement audio et le traitement des plug-ins se produisent de manière synchrone au même endroit.
        Lors de l’utilisation des plug-ins UAD dans votre DAW, les DSP de tous vos appareils UAD-2 et Apollo connectés peuvent etre utilisés (combinés) (dans la limitation du système), mais seuls les DSP de l’Apollo seront disponible dans la console. »

        Après j’ai peut être mal compris…
        voici le lien :
        https://help.uaudio.com/hc/fr/articles/211719863-Puis-je-ajouter-une-carte-UAD-2-Satellite-ou-UAD-2-PCIe-à-mon-Apollo-s-pour-utiliser-plus-de-plug-ins-UAD-dans-la-Console-

    2. Bonjour
      J ai deux interfaces Apollo
      La première c est Apollo 8 quad noir Thunderbolt 2
      La deuxième c est Apollo quad firewire avec la carte d extension Thunderbolt 2
      J ai un iMac avec de USB-C
      Si j aliment la première carte avec un adaptateur USB-C vers Thunderbolt 2
      Puis Thunderbolt 2 vers le Thunderbolt 2 de la deuxième carte
      Est que cela fonctionnera
      Merci !

  10. bonjour, merci pour votre auto mais j’aurais une petite question
    je vais avoir une Apollo twin duo avec un satellite quad en thunderbolt et j’aimerais savoir comment chainer le tout
    vais je devoir brancher mon Apollo twin derrière le satellite ou bien faut il que je branche séparement sur mon iMac?
    merci d’avance pour votre réponse

    1. C’est simple, il n’y a qu’un seul port thunderbolt sur les 2 appreils (la twin et le satellite). Par d’autre choix donc que de les relier tous les 2 à l’iMac (ça tomre bien, l’iMac possède 2 ports thunderbolt !)

      1. oui mais il y a deux port thunderbolt sur le satellite je ne pourrai donc pas le brancher derrière celui ci?
        et sur mon iMac c’est une dernière generation il n’y a que 2 port Thunderbolt 3

Laisser un commentaire
