Terme du glossaire

AKG C535 EB

1 category

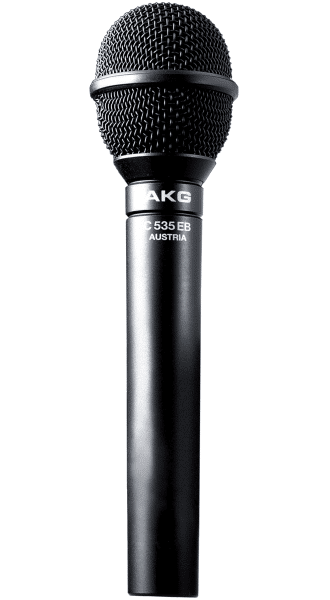

L’AKG C535 EB est un micro statique cardioïde tenu à la main, pensé pour la voix et les instruments, sur scène comme en studio. Déjà présent dans la documentation d’AKG en 1982, il se distingue par un sélecteur à quatre positions qui combine un atténuateur de 14 dB (une baisse du niveau de sortie, pour les sources fortes) et deux filtres pour alléger le grave. Sa courbe est presque plate, sans bosse de présence. Il n’est plus fabriqué : AKG présente aujourd’hui le C636 comme sa version modernisée pour la scène.

  • TypeStatique (électret)
  • DirectivitéCardioïde
  • AlimentationFantôme, 9 à 52 V
  • Sensibilité7 mV/Pa
  • Usage roiVoix et instruments acoustiques

Le C535 EB en bref

  • Ce que c’est : un micro statique de chant et d’instrument tenu à la main, cardioïde, avec un sélecteur de niveau et de grave à quatre positions.
  • Son : une courbe presque plate, à un demi-décibel près de 100 Hz à 11 kHz, sans bosse de présence, avec un aigu qui décline doucement au-delà.
  • Atout : un son de statique neutre et des réglages intégrés : atténuateur de 14 dB, coupe-bas raide sous 100 Hz ou atténuation douce sous 500 Hz.
  • Contrainte : il n’est plus fabriqué, il exige l’alimentation fantôme, et son sélecteur encastré se règle avant le concert, pas pendant.
  • Pour qui : chanteurs aux voix nuancées, instrumentistes acoustiques (guitare, flûte, clarinette, trompette), home studistes qui en trouvent un d’occasion.

La courbe de réponse du C535 EB

Une courbe de réponse montre comment un micro restitue chaque fréquence, du grave à gauche à l’aigu à droite, par rapport à un niveau de référence noté 0 dB. Une ligne plate signifie un son fidèle, une bosse une zone mise en avant, un creux une zone en retrait.

Courbes de réponse en fréquence de l'AKG C535 EB à plat et avec ses deux filtres de grave, de 29 Hz à 19 kHz, montrant une réponse presque plate de 100 Hz à 11 kHz
Réponse en fréquence de l’AKG C535 EB : à plat (rouge foncé), avec le filtre HPF 1 (rouge clair) et avec le filtre HPF 2 (rose pâle). Leur forme correspond aux deux réglages de grave du sélecteur : coupe-bas raide sous 100 Hz et atténuation douce sous 500 Hz. Courbe : Vincent Travaglini, Pulsar Audio.

Ce que dit la courbe

  • Grave : la courbe à plat démarre vers 29 Hz à environ −7,5 dB, forme un palier vers −5,5 dB entre 45 et 65 Hz, puis remonte vite : −2,5 dB à 80 Hz, −0,5 dB à 100 Hz et 0 dB vers 110 Hz. De près, l’effet de proximité (la hausse du grave quand la source se rapproche) épaissit encore cette zone.
  • Bas médium et médium : un très léger relief de +0,2 à +0,3 dB entre 120 et 250 Hz, puis la courbe reste collée au 0 dB, à 0,1 dB près, jusqu’à 2 kHz. Le corps de la voix et des instruments est restitué sans coloration.
  • Présence : la courbe glisse à peine sous le 0 dB : −0,1 dB vers 3,5 kHz, −0,3 dB entre 5 et 5,5 kHz. Pas de bosse de présence : la voix n’est pas mise en avant artificiellement.
  • Aigus : un léger relief d’environ +0,4 dB entre 7 et 9 kHz, puis un retour au 0 dB vers 10,5 kHz. AKG annonce une légère montée d’environ 2 dB dans l’aigu ; sur cette courbe, elle reste sous le demi-décibel. Au-delà, la pente est douce : −1 dB à 14 kHz, −2 dB à 18 kHz et −2,5 dB vers 19 kHz, où la courbe s’arrête.
  • Coupe-bas raide (HPF 1) : il rejoint la courbe à plat vers 170 Hz, puis plonge : −1 dB à 140 Hz, −2,3 dB à 120 Hz, −4,4 dB à 100 Hz, −7,7 dB à 80 Hz, −13,4 dB à 60 Hz et −17,5 dB à 50 Hz ; il sort du graphique vers 44 Hz. Sa pente, d’environ 13 dB par octave entre 50 et 100 Hz, correspond aux 12 dB par octave sous 100 Hz du mode d’emploi.
  • Atténuation douce (HPF 2) : elle commence vers 700 Hz : −0,5 dB à 500 Hz, −2 dB à 300 Hz, −3,5 dB à 200 Hz, −7 dB à 100 Hz et −10,7 dB à 50 Hz, jusqu’à −14 dB environ vers 31 Hz. Sous 200 Hz, la pente est de 3,5 à 4 dB par octave, conforme aux 4 dB par octave annoncés. Sur le micro, ce réglage va de pair avec l’atténuateur de 14 dB, invisible ici : les trois courbes sont ramenées au même niveau à 1 kHz.

Caractéristiques techniques

Fiche technique du C535 EB
Type de micro Statique à électret (capsule prépolarisée, à charge permanente), à gradient de pression
Directivité Cardioïde, régulière en fréquence selon AKG
Réponse en fréquence 20 Hz à 20 kHz (± 3 dB autour de la courbe publiée)
Sensibilité à 1 kHz 7 mV/Pa (−43 dBV/Pa) ; environ 1,4 mV/Pa en position −14 dB
Bruit propre 21 dB-A
Niveau maximal 130 dB SPL à 1 % de distorsion ; 144 dB SPL avec l’atténuateur de 14 dB, selon le mode d’emploi d’AKG ; une fiche technique américaine d’AKG, non datée, annonce 137 dB SPL et un atténuateur de 10 dB
Impédance 200 Ω, symétrique ; charge recommandée de 600 Ω
Alimentation Alimentation fantôme de 9 à 52 V (12, 24 ou 48 V), environ 1 mA ; boîtier à pile AKG B 18 en option
Sélecteur à quatre positions 0 dB ; 0 dB avec coupe-bas de 12 dB par octave sous 100 Hz ; −14 dB ; −14 dB avec atténuation de 4 dB par octave sous 500 Hz. Encastré, il se règle avec un petit tournevis
Construction Corps en alliage de zinc et d’aluminium noir mat, grille en maille d’acier doublée de mousse contre les plosives (les « p » et les « b » qui claquent) et le vent, suspension élastique de la capsule, capsule remplaçable sans outil
Connecteur, dimensions et poids XLR 3 broches ; 46 mm de diamètre à la tête, 184 mm de long ; 300 g
Historique Présent dans la documentation d’AKG Acoustics dès 1982 ; plus fabriqué ; AKG présente le C636 comme le C535 mis à jour pour la scène d’aujourd’hui

Le son du C535 EB

Le C535 EB a un son neutre et ouvert. Sur la courbe du glossaire, la réponse reste à un demi-décibel près du 0 dB de 100 Hz à 11 kHz : pas de bosse de présence vers 5 kHz comme sur un micro dynamique de scène, pas de pic d’air marqué. AKG parle d’un son clair et ouvert, avec un aigu légèrement montant ; ici, cette montée se limite à +0,4 dB vers 8 kHz, et l’aigu décline doucement au-delà de 11 kHz. Le micro restitue donc la voix telle qu’elle est, sans l’embellir.

Sa sensibilité de 7 mV/Pa est élevée pour un micro de scène : environ 12 dB de plus qu’un Shure SM58, 9 dB de plus qu’un Shure Beta 87A et 4 dB de plus qu’un Neumann KMS 105. Le sélecteur permet de l’adapter : en position −14 dB, il descend à environ 1,4 mV/Pa, un niveau de micro dynamique, et encaisse 144 dB SPL au lieu de 130. Selon la documentation d’AKG de 1982, cette atténuation faite dans le micro baisse le signal et le bruit propre ensemble, ce qu’un atténuateur de console ne fait pas. Les deux filtres règlent le grave : un coupe-bas raide sous 100 Hz contre les bruits de pied et de sol, une atténuation douce sous 500 Hz pour compenser l’effet de proximité d’une voix chantée de près.

Le revers tient à son âge et à son principe. Sans alimentation fantôme, il reste muet. Son sélecteur encastré, qu’on manœuvre avec une pointe, se règle avant la balance et non en plein morceau. Sa directivité cardioïde est moins serrée qu’une supercardioïde : elle rejette le mieux juste derrière le micro, ce qui simplifie le placement d’un retour au sol, mais isole moins le chanteur des côtés. Enfin, il n’est plus fabriqué : un exemplaire d’occasion se vérifie avant achat, en essayant les quatre positions du sélecteur.

À quoi sert le C535 EB

AKG destinait le C535 EB au chant et aux instruments, sur scène comme en studio ; son mode d’emploi détaille même le placement pour la guitare, la clarinette, la flûte et la trompette.

Les sources qu’il capte le mieux

  • Voix lead sur scène : son usage premier : une voix naturelle, sans bosse de présence ; en position −14 dB avec atténuation du grave, le chanteur peut coller le micro sans voix trop grave.
  • Voix douces et nuancées : jazz, chanson, ballades : la capsule statique garde les souffles et les fins de phrase, et sa courbe plate n’ajoute aucune dureté.
  • Voix en studio : la position 0 dB, à pleine sensibilité, est le réglage classique d’un micro statique ; un chanteur qui aime tenir son micro garde le même son qu’en concert.
  • Chœurs : cités par AKG dans sa documentation de 1982 : la cardioïde capte les voix placées devant le micro et beaucoup moins ce qui vient de l’arrière.
  • Voix parlée et animation : AKG le destinait aussi aux annonceurs, aux animateurs et aux orateurs au pupitre : une parole claire, sans grave excessif en position atténuée.
  • Guitare classique : AKG conseille de viser le bas de la caisse, sur une ligne entre le chevalet et le sol.
  • Guitare folk (cordes acier) : visez la rosace à environ 20 cm ; de près, AKG conseille la position −14 dB pour compenser la hausse du grave, ou de viser la 14e frette, là où le manche rejoint la caisse.
  • Clarinette : AKG conseille de viser la partie conique de l’instrument, à peu près vers la clé la plus grave, et juge sa réponse plate bien adaptée à l’instrument.
  • Flûte : entre 2 et 5 cm ou entre 10 et 20 cm des lèvres selon le timbre voulu ; le flûtiste souffle au-dessus du micro, pas dedans.
  • Trompette : entre 30 et 50 cm du pavillon, légèrement de biais ; la position −14 dB évite la saturation sur les passages forts.

Les styles de musique

  • Jazz : voix, trompette et clarinette : un son naturel qui respecte les timbres acoustiques.
  • Chanson française : le texte et les nuances d’abord : la courbe plate garde chaque inflexion de la voix.
  • Variété française : chanteurs en tournée qui veulent un son de voix de micro statique sur scène.
  • Folk : voix et guitares acoustiques, avec un seul modèle de micro pour les deux.
  • Klezmer : clarinette, trompette et voix, dont il garde le grain sans durcir les aigus.
  • Musique celtique : flûte, guitare et voix acoustiques, captées de près sur scène.
  • Gospel : voix solistes et chœurs : AKG cite la captation des chœurs parmi ses usages.

En studio, sur scène, à la radio

  • Scène : son terrain d’origine : voix et instruments acoustiques, avec le réglage de niveau et de grave directement dans le micro.
  • Home studio : un statique sensible et assez silencieux (21 dB-A) pour la voix et les instruments acoustiques de près ; pour une voix posée à distance, un grand diaphragme reste plus sensible.
  • Studio professionnel : pour un chanteur qui veut enregistrer micro en main, ou pour un instrument à vent capté de près.
  • Radio et animation : AKG le destinait aussi aux annonceurs et aux animateurs, en studio comme en direct.
  • Conférences et pupitre : une parole naturelle, à condition que la sono fournisse une alimentation fantôme.

Bien utiliser le C535 EB

  • Réglez le sélecteur avant la balance : il est encastré et se manœuvre avec un petit tournevis ou une pointe.
  • Pour chanter tout près de la grille, choisissez la position −14 dB avec atténuation du grave : elle compense l’effet de proximité.
  • Passez en position −14 dB pour une source très forte ou pour une entrée de console prévue pour un micro dynamique.
  • Sur un instrument posé sur scène, choisissez la position 0 dB avec coupe-bas pour retirer les bruits transmis par le sol et le pied.
  • Variez l’angle et la distance de la bouche pour régler le timbre, comme le conseille AKG.
  • Placez le retour de scène face au chanteur, donc dans l’axe arrière du micro : c’est là qu’un cardioïde capte le moins.
  • Branchez le micro avec l’alimentation fantôme coupée, puis activez-la, fader baissé.
  • Si vous remplacez un SM58, baissez le gain d’environ 12 dB en position 0 dB.
  • Nettoyez de temps en temps les parties métalliques à l’alcool.
  • Sur un micro d’occasion, essayez les quatre positions du sélecteur et écoutez s’il crache ou souffle avant de l’acheter.

Le C535 EB face aux autres micros

Comparaison du C535 EB avec d’autres micros
Micro Type Sensibilité Pour quoi faire
AKG C535 EB Statique cardioïde, fantôme de 9 à 52 V 7 mV/Pa Voix et instruments acoustiques, scène et studio
AKG C636 Statique cardioïde, fantôme 48 V 5,6 mV/Pa Voix sur scène, version modernisée du C535
Shure KSM9 Statique cardioïde ou supercardioïde, fantôme de 11 à 52 V 2,8 mV/Pa Voix lead sur scène, deux directivités
Neumann KMS 105 Statique supercardioïde, fantôme 48 V 4,5 mV/Pa Voix sur scène, son de studio neutre
Shure Beta 87A Statique supercardioïde, fantôme de 11 à 52 V Environ 2,4 mV/Pa Voix lead sur scène, son détaillé

Tous les micros du glossaire

Micros dynamiques (37)

Micros statiques (52)

Micros à ruban (9)

Voir les 98 micros sur une seule page

Aller plus loin

Questions fréquentes

L’AKG C535 EB a-t-il besoin de l’alimentation fantôme ?

Oui. C’est un micro statique : son électronique doit être alimentée. Il accepte de 9 à 52 V, donc aussi les alimentations fantômes de 12 et 24 V, et consomme environ 1 mA. AKG proposait aussi un boîtier à pile, le B 18, pour s’en passer.

À quoi servent les quatre positions du sélecteur ?

La position 0 dB donne la pleine sensibilité et une réponse à plat. La deuxième ajoute un coupe-bas de 12 dB par octave sous 100 Hz, surtout pour les instruments. La position −14 dB baisse le niveau à celui d’un micro dynamique, pour les sources fortes. La dernière ajoute à cette atténuation une baisse douce du grave sous 500 Hz, pour chanter de très près.

C535 EB ou AKG C636 ?

AKG présente le C636 comme le C535 mis à jour pour la scène d’aujourd’hui. Il est un peu moins sensible (5,6 mV/Pa), un peu plus silencieux (20 dB-A), encaisse 150 dB SPL, intègre un coupe-bas à 80 Hz et demande 48 V. Le C535 EB, lui, n’existe plus que d’occasion, mais garde son atténuateur de 14 dB et ses deux filtres de grave.

C535 EB ou Shure Beta 87A ?

Ce sont deux statiques de chant tenus à la main. Le C535 EB est cardioïde, sort environ 9 dB de plus et souffle un peu moins (21 dB-A contre 23,5 dB-A) ; le Beta 87A est supercardioïde et encaisse 140,5 dB SPL sans atténuateur. Sur les courbes du glossaire, le C535 EB reste plat, quand le Beta 87A monte en présence vers 5 kHz et culmine vers 9 kHz.

Le C535 EB convient-il pour enregistrer en home studio ?

Oui, pour une voix chantée de près ou un instrument acoustique : sa courbe plate et son bruit propre de 21 dB-A conviennent à l’enregistrement. Il demande une interface avec alimentation fantôme. Pour une voix posée à distance, un statique à grand diaphragme reste plus sensible et plus silencieux.
